CE 、Korean S Mark 已取得。
韩国S标志 : 5m电缆长度型除外

特点

稳定的限定距离检测

由于是限定距离检测，物体的颜色或材料几乎不会影响检测。而且，受背景的影响也较小，可以进行稳定检测。 (背景物体应表面平整，且正对传感器。球状或弯曲背景可能被检测到。)

体积小、省空间

为W10×H29×D18mm的小型规格，狭小空间内也可自由安装。

防水

因其IP67保护构造，即使传感器遇到水溅也没问题，如在食品加工线上。 注：但是，请注意如果工作中传感器暴露在水中，它可能会检测水滴本身。

可根据用途选择的2种型号

扩散光型 ・传感器不会受小孔或不平整的影响。 ・适用于检测物体的有无。

光点型 ・通过红色光点，肉眼即可确认检测位置，因此设定较为简便。 ・其具有0.05mm的重复精度，因此最适用于定位。

规格

种类 扩散光型 光点型   长距离   型号 EX-42 EX-44 EX-43 检测距离 5〜38mm (中心20mm) (50×50mm白色无光泽纸) 10〜70mm (中心40mm) (50×50mm白色无光泽纸) 20〜35mm(中心30mm) (50×50mm白色无光泽纸) 最小检测物体 φ0.2mm铜线 (设定距离：20mm) φ0.2mm铜线 (设定距离：40mm) φ0.03mm金线(设定距离：30mm) 应差 使用白色无光泽纸 (50×50mm)工作距离的15%以 使用白色无光泽纸 (50×50mm)工作距离的10%以下 重复精度 (垂直于检测轴) 0.1mm以下 (设定距离：20mm) 0.2mm以下 (设定距离：40mm) 0.05mm以下(设定距离：30mm) 电源电压 12〜24V DC±10% 脉动P-P10%以下 消耗电流 35mA以下 输出 NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压(注2)： 2V以下(流入电流为100mA时) 1V以下(流入电流为16mA时) 　 输出动作 入光时ON 短路保护 配备 反应时间 0.5ms以下 工作状态指示灯 红色LED(输出ON时亮起) 稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起) 灵敏度调节器 - 配备持续可变调节器 定时器功能 - 环 境 性 能 保护构造 IP67(IEC)、防渗漏型 使用环境温度 -25〜+55℃(注意不可结露、结冰)，存储时：-30〜+70℃ 使用环境湿度 35〜85%RH、存储时：35〜85%RH 使用环境照明度 白炽灯：受光面照明度3,000lx 以下 耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间 绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 耐振动 频率10〜500Hz 双振幅33mm(MAX.20G)　X,Y和Z方向各2小时 耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次 投光元件 红外线LED (投光波峰波长：880nm、调制式) 红外线LED (投光波峰波长：680nm、调制式) 材质(注3) 外壳：PBT(聚对苯二甲酸丁二酯)、透镜：聚碳酸酯、显示罩：聚碳酸酯 电缆 0.2mm23芯橡皮电缆，长2m 电缆延长 0.3mm2以上的电缆全长可延长至100m 重量 本体重量：约45g，包装重量：约70g 附件 - 调整螺丝刀：1把 (注1)： 无指定时的测量条件为使用环境温度=+23℃。 (注2)： 旧产品(2021年5月以前生产的产品)…1.5V以下(流入电流100mA)、0.4V以下(流入电流16mA) (注3)： 旧产品(2021年5月以前生产的产品)…聚芳酯

生产终止品

种类 光点型 带定时器 型号 EX-43T 检测距离 20〜35mm(中心30mm) (50×50mm白色无光泽纸) 最小检测物体 φ0.03mm金线(设定距离：30mm) 应差 使用白色无光泽纸 (50×50mm)工作距离的10%以下 重复精度 (垂直于检测轴) 0.05mm以下(设定距离：30mm) 电源电压 12〜24V DC±10% 脉动P-P10%以下 消耗电流 35mA以下 输出 NPN开路集电极晶体管 ・最大流入电流：100mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：1.5V以下(流入电流为100mA时) 0.4V以下(流入电流为16mA时) 　 输出动作 入光时ON 短路保护 配备 反应时间 0.5ms以下 工作状态指示灯 红色LED(输出ON时亮起) 稳定指示灯 绿色LED(稳定入光时、稳定非入光时亮起) 灵敏度调节器 - 定时器功能 配备可变断开延迟定时器(约0.1～1s)(注2) 环 境 性 能 保护构造 IP67(IEC)、防渗漏型 使用环境温度 -25〜+55℃(注意不可结露、结冰)，存储时：-30〜+70℃ 使用环境湿度 35〜85%RH、存储时：35〜85%RH 使用环境照明度 白炽灯：受光面照明度3,000lx 以下 耐电压 AC1,000V 1分钟　所有电源连接端子与外壳之间 绝缘电阻 所有电源连接端子与外壳之间，20MΩ以上，基于DC250V的高阻表 耐振动 频率10〜500Hz 双振幅33mm(MAX.20G)　X,Y和Z方向各2小时 耐冲击 加速度500m/s2(约50G) X,Y和Z方向各3次 投光元件 红外线LED (投光波峰波长：680nm、调制式) 材质 聚芳酯 电缆 0.2mm23芯橡皮电缆，长2m 电缆延长 0.3mm2以上的电缆全长可延长至100m 重量 本体重量：约45g，包装重量：约70g 附件 调整螺丝刀：1把 (注1)： 无指定时的测量条件为使用环境温度=+23℃。 (注2)： 定时器始终有效。

尺寸图

单位mm

EX-42

传感器 ※2021年6月以后生产的产品形状发生变更。旧品形状请点击查看。

EX-43 EX-44

※2021年6月以后生产的产品形状发生变更。旧品形状请点击查看。

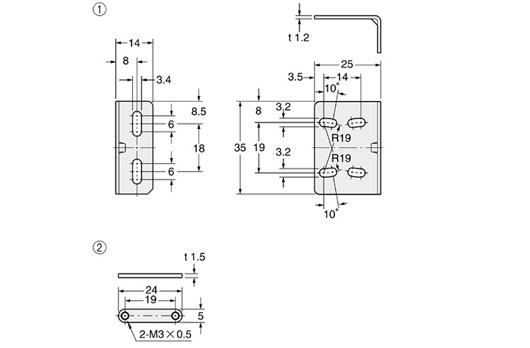

MS-EX40-1

传感器安装支架(另售) 材质：SUS304 M3(长16mm)带垫圈螺丝2个 安装图

MS-EX40-2

传感器安装支架(另售) 材质：SUS304 M3(长16mm)带垫圈螺丝2个 安装图

旧产品(2021年5月以前生产)的形状

EX-42 EX-44
EX-43
EX-43T[生产终止品]

(注1)：EX-42未配备灵敏度调节器。 EX-43T配备定时器调节器。
