放大器内置超薄型光电传感器 EX-10M

产品名称：放大器内置超薄型光电传感器 EX-10M

品牌：Panasonic神视传感器激光 • 光电传感器

超薄灵巧，投光随心掌控！

特点

投光可调，轻便小巧

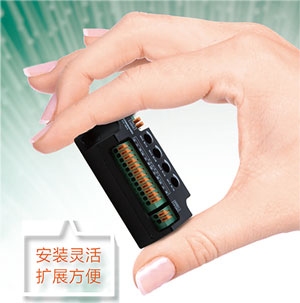

安装灵活，扩展方便。

连接方法
EX-M01(例)

厚度仅3.5mm

体积只有W10×H14.5×D3.5mm(透过型·正面检测型)。
为最小规格的传感器，只需拥有些许空间，即可随处安装。

高速反应：0.5ms

即使微小的差距也可以检测。

可灵活安装

透过型传感器备有正面检测型和侧面检测型2种，可灵活安装。

投光可调中继调节器

EX-M04中继调节器最大可串联4台，最多可连接16组传感器的投光器，可分别对其进行投光量的调节。

EX-M04(例)

规格

种类		透过型
种类		正面检测	侧面检测	正面检测	侧面检测
型号	入光时ON	EX-11MA (-PN)	EX-11MEA (-PN)	EX-13MA (-PN)	EX-13MEA (-PN)
型号	非入光时ON	EX-11MB (-PN)	EX-11MEB (-PN)	EX-13MB (-PN)	EX-13MEB (-PN)
检测距离		150mm		500mm
最小检测物体		ø1mm不透明体		ø2mm不透明体
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		投光器：10mA以下、受光器：10mA以下
输出		<NPN输出型> NPN开路集电极晶体管・最大流入电流：50mA ・外加电压：30V DC以下(输出和0V之间) ・剩余电压：2V以下(流入电流为50mA时) 1V以下(流入电流为16mA时) <PNP输出型> PNP开路集电极晶体管・最大源电流：50mA ・外加电压：30V DC以下(输出和＋V之间) ・剩余电压：2V以下(源电流为50mA时) 1V以下(源电流为16mA时)
	短路保护	配备
反应时间		0.5ms以下
工作状态指示灯		橙色LED(输出ON时亮起)
稳定指示灯		绿色LED (稳定入光或稳定非入光状态下亮起)
环境性能	保护构造	IP67(IEC)
	使用环境温度	-25～+55℃(注意不可结露、结冰)、存储时：-30～+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	使用环境照明度	白炽灯：受光面照明度3,000 lx以下
	耐电压	AC 1,000V 1分钟所有地电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间 20MΩ以上，基于DC250V的高阻表
	耐振动	频率10~500Hz 双振幅3mm(MAX.20G)，X、Y和Z方向各2小时
	耐冲击	加速度500m/s²(约50G)，X、Y和Z方向各3次
投光元件		红色LED(投光波峰波长：680nm、调制式)
材质		外壳：聚芳酯，透镜：聚芳酯
电缆		0.1mm² 3芯橡皮电缆，长2m
电缆延长		0.3mm²以上的电缆全长可延长至50m(投光器和受光器各1根)
重量		本体重量：投光器和受光器各约20g，包装重量：约60g
投光可调		需另购：中继调节器

种类		中继调节器(另售)
型号		EX-M01	EX-M04
电源电压		12～24V DC±10%　脉动P-P10%以下
消耗电流		-
投光量调节器		持续可变调节器
连接台数		1台	4台
环境性能	使用环境温度	0～+50℃(注意不可结露、结冰)、存储时：-20～+70℃
	使用环境湿度	35～85%RH、存储时：35～85%RH
	耐电压	AC 1,000V 1分钟所有电源连接端子与外壳之间
	绝缘电阻	所有电源连接端子与外壳之间 20MΩ以上，基于DC250V的高阻表
	耐振动	频率10～500Hz 双振幅3mm(MAX.20G)， X、Y和Z方向各2小时
	耐冲击	加速度500m/s²(约50G)， X、Y和Z方向各3次
材质		外壳：PC+ABS
重量		本体重量：约15g 包装重量：约20g	本体重量：约25g 包装重量：约30g
